Prensa de Hidroformado: La prensa de hidroformado es una máquina utilizada en procesos industriales para conformar piezas de metal mediante la aplicación de presión hidráulica. Este proceso permite moldear metales y otros materiales en formas complejas, logrando una alta precisión y resistencia en el producto final. El hidroformado es común en la fabricación de piezas para industrias como la automotriz, aeroespacial y de electrodomésticos, ya que ofrece la posibilidad de producir componentes ligeros y fuertes en un solo paso.
Características del Hidroformado
En el hidroformado, el material (generalmente una lámina o tubo de metal) se coloca dentro de un molde o troquel y es sometido a presión por un fluido hidráulico, que puede ser agua o una mezcla especial de fluidos. La alta presión empuja el material contra las paredes del molde, adaptándose a su forma y creando una pieza acabada sin la necesidad de soldaduras o uniones adicionales.
Principales Componentes de una Prensa de Hidroformado
- Cilindro Hidráulico: Es el encargado de aplicar la presión necesaria para el conformado.
- Cámara de Presión: Espacio en el que se contiene el fluido que aplicará la presión sobre el material.
- Troquel o Molde: Moldea el material, determinando la forma final de la pieza.
- Sistema de Control: Gestiona y regula la presión, velocidad y otros parámetros del proceso para asegurar la precisión en el conformado.
Ventajas del Hidroformado
- Reducción de Peso: Se pueden fabricar piezas ligeras y de alta resistencia, ideales para sectores donde la reducción de peso es crucial, como en el sector automotriz y aeroespacial.
- Mayor Resistencia Estructural: El hidroformado mejora las propiedades mecánicas de la pieza, haciendo que sea más resistente a la tensión y deformación.
- Flexibilidad en el Diseño: Permite crear formas complejas, como tubos de secciones variables, con precisión y sin uniones, mejorando tanto el diseño como la aerodinámica de las piezas.
- Menor Costo de Producción: Al reducir el número de pasos y la necesidad de soldaduras o ensamblajes adicionales, el hidroformado ahorra tiempo y recursos.
Aplicaciones Comunes
- Automotriz: Para fabricar chasis, bastidores y componentes estructurales de los vehículos.
- Aeroespacial: En la producción de partes de fuselaje y componentes estructurales.
- Electrodomésticos y Equipos Electrónicos: Carcasas y otros elementos estructurales.
Desventajas y Limitaciones
- Costo Inicial: Las prensas de hidroformado y sus troqueles pueden tener un costo elevado.
- Materiales Limitados: Es ideal para materiales maleables como aluminio y acero, pero menos eficaz en materiales más rígidos.
En resumen, la prensa de hidroformado es una herramienta avanzada que permite a las industrias modernas fabricar componentes resistentes, ligeros y de formas complejas, con un proceso optimizado en tiempo y costo.
Características del Hidroformado
Explicación inicial sobre qué es el hidroformado, la relevancia de esta técnica en la industria moderna y una breve mención de las industrias en las que se aplica (automotriz, aeroespacial, entre otras).
1. Concepto y Principios del Hidroformado
- Definición y Proceso: Explicación del proceso básico de hidroformado, cómo se usa un fluido hidráulico para moldear el material dentro de un troquel.
- Principios físicos: Concepto de presión hidráulica y cómo actúa sobre los materiales, lo que permite la conformación en moldes de precisión.
- Materiales utilizados: Breve listado y características de los materiales más comunes, como el acero inoxidable, el aluminio y otras aleaciones maleables.
2. Tipos de Hidroformado
- Hidroformado de Tubos: Técnica específica para moldear tubos metálicos, muy usada en la fabricación de chasis y estructuras de soporte.
- Hidroformado de Láminas: Proceso para conformar láminas de metal, útil en piezas de carrocería de vehículos.
- Hidroformado de Paneles: Aplicación para la creación de paneles estructurales en industrias que requieren piezas ligeras y rígidas.
- Diferencias entre métodos: Comparación de ventajas, aplicaciones y limitaciones de cada tipo de hidroformado.
3. Componentes Principales de una Prensa de Hidroformado
- Cilindros hidráulicos: Descripción de su función y capacidad de aplicación de presión controlada.
- Cámara de presión y sistema de fluidos: Importancia de la cámara donde se contiene el fluido hidráulico y su rol en la precisión del proceso.
- Troquel o molde: Materiales y diseño, determinando la forma final del producto.
- Sistemas de control y monitoreo: Tecnología utilizada para regular la presión, monitorear la temperatura y otros factores críticos.
4. Ventajas del Hidroformado
- Optimización en el diseño de piezas: Flexibilidad para crear formas complejas y estructuras aerodinámicas sin soldaduras.
- Reducción de peso: Explicación de cómo se logra, con ejemplos de su aplicación en sectores específicos.
- Resistencia estructural: Mejora de las propiedades mecánicas de la pieza, lo que la hace más resistente.
- Menor desperdicio de material: Optimización del uso de materiales, reducción de la chatarra y beneficio económico.
- Ciclos de producción rápidos: Menor cantidad de procesos para obtener la pieza final.
5. Limitaciones y Desventajas
- Costo de inversión inicial: Explicación de los altos costos de las prensas y troqueles de hidroformado, con ejemplos.
- Limitación de materiales: Restricciones en cuanto a los tipos de materiales aplicables, y una comparación con otros métodos de conformado.
- Restricciones de tamaño: Los límites en el tamaño de las piezas moldeadas por hidroformado.
- Mantenimiento y costos operativos: Necesidad de mantenimiento regular para garantizar la precisión y evitar fugas o fallos en el sistema hidráulico.
6. Aplicaciones y Ejemplos en la Industria
- Industria Automotriz: Uso en fabricación de chasis y otras piezas estructurales, reducción de peso en vehículos y mejora de la seguridad.
- Aeroespacial: Aplicaciones en componentes de fuselaje, soportes y partes internas que requieren precisión y ligereza.
- Electrodomésticos y electrónica: Creación de carcasas y componentes estructurales, especialmente en dispositivos que necesitan piezas ligeras y resistentes.
- Mobiliario y construcción: Uso en la creación de estructuras metálicas decorativas o funcionales que requieren formas específicas.
7. Ejemplos de Innovación en el Hidroformado
- Nuevas tecnologías y avances recientes en prensas de hidroformado, como el uso de sensores de alta precisión, sistemas de control automatizados y mejoras en los materiales de los troqueles.
- Casos de éxito en los sectores automotriz y aeroespacial donde el hidroformado ha marcado una diferencia notable en la producción de piezas avanzadas.
Conclusión
Resumen de los beneficios y aplicaciones clave del hidroformado, sus ventajas competitivas frente a otros procesos de conformado y su impacto en la fabricación moderna. Reflexión sobre el futuro de esta tecnología y su potencial de crecimiento.
Introducción
El hidroformado es una técnica avanzada de fabricación que utiliza presión hidráulica para dar forma a materiales, principalmente metales, dentro de moldes específicos. Este proceso permite producir piezas de alta precisión y resistencia en una sola etapa, eliminando la necesidad de ensamblajes o soldaduras adicionales. Desde su creación, el hidroformado se ha convertido en una tecnología crucial para la industria automotriz, aeroespacial, de electrodomésticos y otras áreas que buscan componentes más livianos, resistentes y de formas complejas.
La creciente demanda por productos que combinen ligereza y durabilidad ha impulsado el desarrollo y perfeccionamiento del hidroformado. Este método ha demostrado ser especialmente útil en la fabricación de chasis, bastidores, partes de carrocería y componentes estructurales de vehículos y aviones. En comparación con otros métodos de conformado, el hidroformado es eficiente en términos de material y tiempo, ya que optimiza los recursos y reduce significativamente los residuos.
Además de sus aplicaciones industriales, el hidroformado es valorado por su capacidad de producir piezas personalizadas y de geometría avanzada, un aspecto importante en la manufactura moderna. Este proceso de manufactura flexible y eficiente representa una ventaja competitiva clave para industrias que buscan innovar y mantenerse a la vanguardia en diseño y funcionalidad.
1. Concepto y Principios del Hidroformado

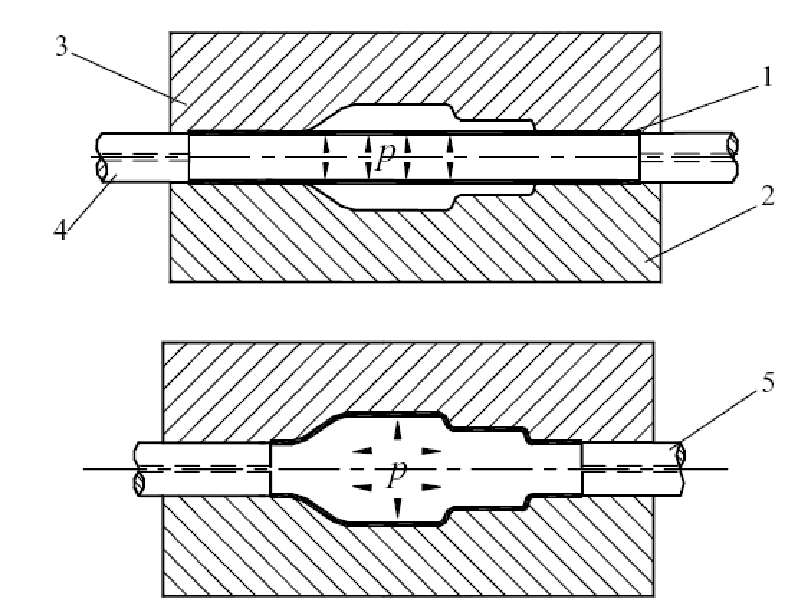

El hidroformado es un proceso de conformado de metales que utiliza presión hidráulica para modelar materiales dentro de un troquel o molde. Este método permite que metales como el acero, aluminio, cobre y varias aleaciones se adapten a formas complejas, ajustándose con precisión a la cavidad del molde sin necesidad de soldaduras o piezas adicionales. La pieza final logra una integridad estructural notable, dado que se conforma en una única operación de alta presión, lo que además reduce la cantidad de piezas necesarias para ensamblajes.
Proceso y Principios Físicos
El principio físico detrás del hidroformado se basa en la presión hidráulica: el material se sitúa dentro de un molde, y un fluido hidráulico, comúnmente agua u otros líquidos especializados, se aplica a través de un cilindro hidráulico. Este fluido transmite una presión constante y uniforme sobre el material, forzándolo a tomar la forma del molde. La presión debe ser lo suficientemente alta para que el metal fluya sin fisuras, pero también controlada para evitar deformaciones innecesarias o fallas.
Materiales Utilizados en el Hidroformado
Los materiales comúnmente empleados en el hidroformado son los metales maleables, aquellos que soportan la deformación plástica sin fracturarse. Entre los más usados se encuentran:
- Acero inoxidable: Valorado por su resistencia y durabilidad, aunque requiere mayor presión que otros metales.
- Aluminio: Un material más liviano que se usa ampliamente en automoción y aeronáutica.
- Aleaciones de cobre y bronce: Utilizadas en componentes eléctricos y aplicaciones que requieren buena conductividad.
El tipo de metal y su grosor influyen en la presión aplicada, y estos parámetros deben ajustarse con precisión. En general, el hidroformado permite producir piezas ligeras y fuertes, ideales para aplicaciones donde el peso y la resistencia son factores críticos.
2. Tipos de Hidroformado
El hidroformado se adapta a diversos tipos de materiales y aplicaciones, por lo que existen diferentes variantes que responden a las necesidades específicas de cada industria. Los tres tipos principales de hidroformado son el de tubos, el de láminas y el de paneles. Cada método presenta características y ventajas particulares, dependiendo de la forma de la pieza, el material empleado y el propósito final de la fabricación.

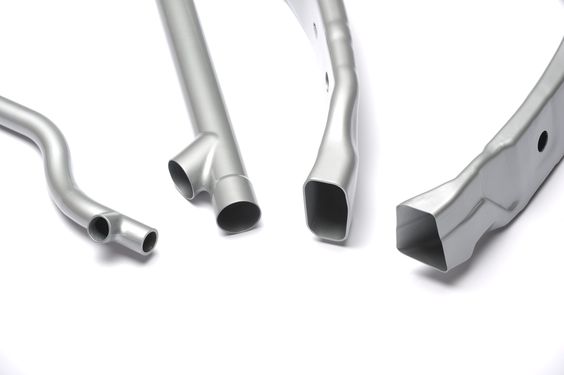

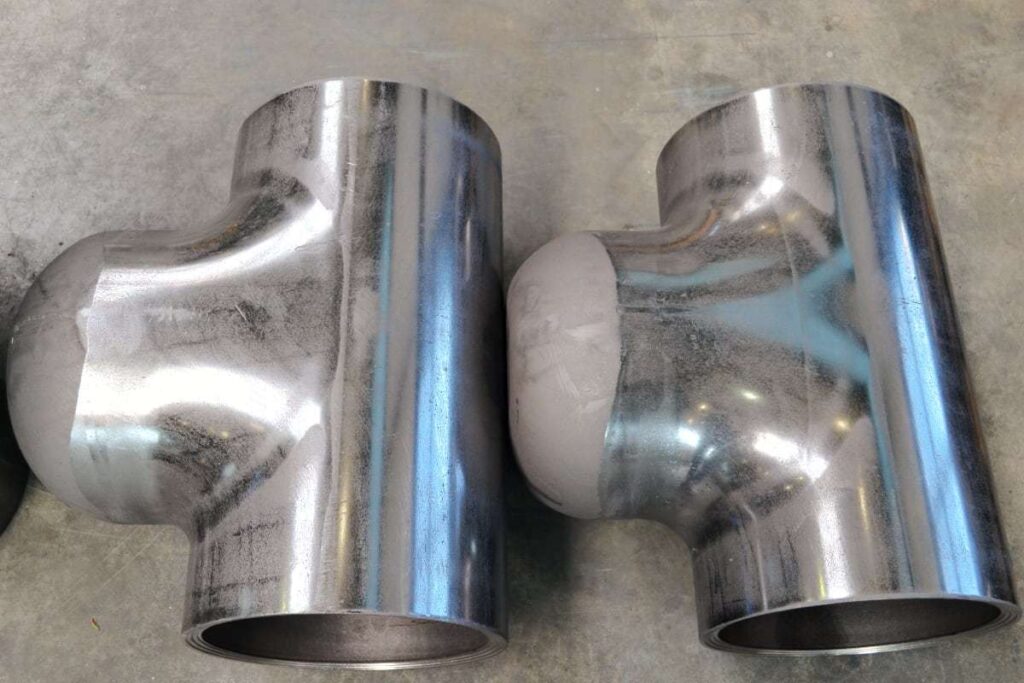

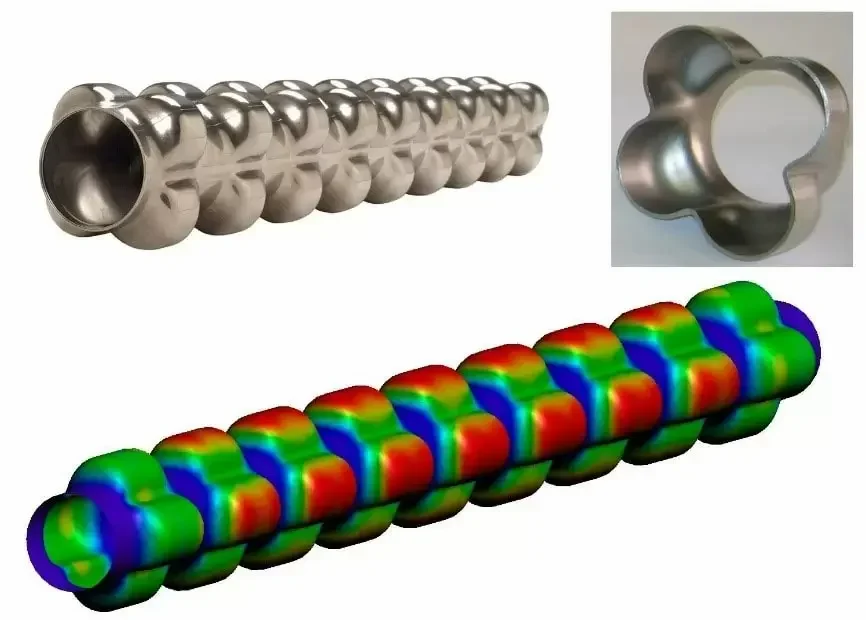

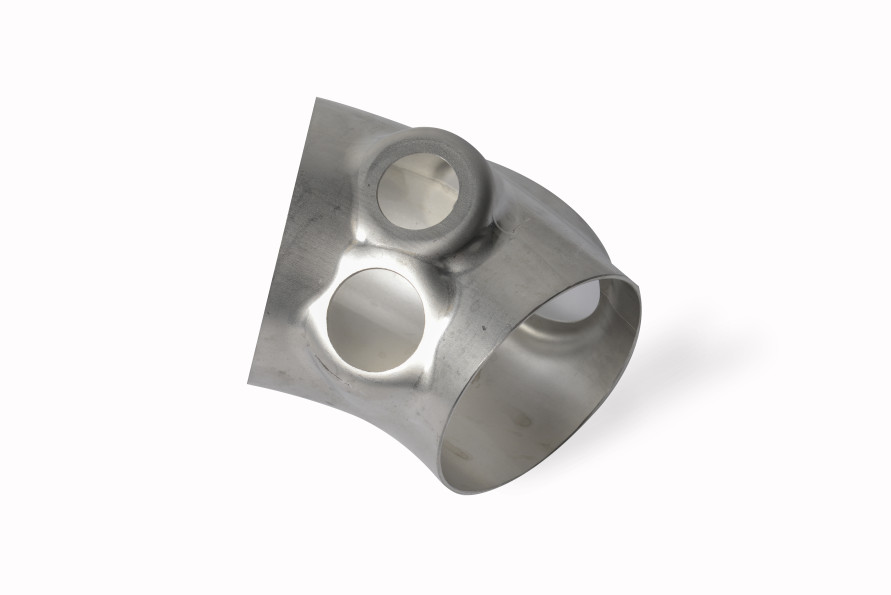

Hidroformado de Tubos
El hidroformado de tubos es una técnica especializada en dar forma a tubos metálicos para producir piezas huecas con geometrías complejas. Este método es muy popular en la industria automotriz, en particular para la fabricación de chasis, estructuras de soporte, bastidores y sistemas de escape. En este proceso, un tubo de metal se coloca dentro de un troquel y se llena con un fluido a alta presión que expande el tubo hasta que adopta la forma del molde. Este procedimiento permite crear secciones de tubos con variaciones de diámetro y formas precisas, lo que mejora la resistencia estructural y reduce el peso de la pieza sin comprometer su durabilidad.
El hidroformado de tubos también es ideal para componentes aeroespaciales, donde se requiere una resistencia estructural sin sumar peso adicional. Las bicicletas de alto rendimiento también emplean esta técnica para fabricar cuadros ligeros y resistentes.

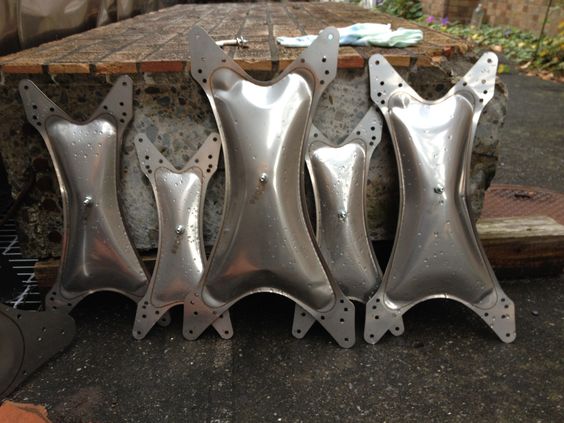

Hidroformado de Láminas
El hidroformado de láminas permite conformar superficies planas de metal en formas complejas. Este tipo de hidroformado se usa para crear piezas de carrocería y paneles estructurales, lo cual resulta esencial en la industria automotriz y en la fabricación de electrodomésticos. Durante el proceso, una lámina de metal se coloca sobre un molde y se le aplica presión hidráulica que la obliga a tomar la forma del troquel. Esto permite obtener piezas con curvas, contornos y detalles precisos sin soldaduras, lo cual mejora la apariencia y aerodinámica del producto final.
Hidroformado de Paneles
El hidroformado de paneles es similar al de láminas, pero se enfoca en crear grandes paneles estructurales para aplicaciones que requieren resistencia y ligereza. Es común en la fabricación de carcasas para maquinaria y electrodomésticos. Los paneles formados mediante hidroformado suelen ser más rígidos y livianos, lo que mejora la eficiencia de los productos.
Comparación entre Métodos
Cada tipo de hidroformado tiene ventajas específicas:
- Tubos: Resistencia estructural y precisión en formas huecas.
- Láminas: Flexibilidad en diseño de piezas planas y curvas.
- Paneles: Estructuras amplias, resistentes y ligeras.
Estos métodos de hidroformado permiten una gran versatilidad en el diseño y fabricación de componentes, adaptándose a las necesidades de diferentes industrias con alta precisión y eficiencia.
3. Componentes Principales de una Prensa de Hidroformado
Una prensa de hidroformado se compone de diversos sistemas y componentes que trabajan de manera conjunta para aplicar la presión hidráulica necesaria para moldear el material dentro del troquel o molde. Estos componentes son críticos para garantizar la precisión y eficiencia del proceso de conformado, así como para asegurar la durabilidad y seguridad de la prensa.
Cilindros Hidráulicos
Los cilindros hidráulicos son el núcleo de una prensa de hidroformado. Estos cilindros generan y transmiten la presión necesaria para deformar el material dentro del molde. A través de un sistema de bombas hidráulicas, el cilindro aplica una presión controlada sobre el fluido, el cual se transfiere al material. Estos cilindros deben ser extremadamente precisos y duraderos, ya que cualquier falla o fluctuación en la presión puede afectar la calidad de la pieza.
Cámara de Presión y Sistema de Fluidos
La cámara de presión es el espacio donde se contiene el fluido hidráulico y se aplica la presión al material. Este fluido suele ser agua o una mezcla de aceites y aditivos especialmente formulados para soportar altas presiones y minimizar la fricción. El sistema de fluidos, por su parte, asegura que la presión se distribuya uniformemente sobre el material, lo que permite un conformado uniforme y reduce el riesgo de deformaciones indeseadas.
Troquel o Molde
El troquel o molde es la pieza donde se coloca el material que será moldeado. Su diseño y material son esenciales para definir la forma final de la pieza. Los troqueles suelen fabricarse de materiales altamente resistentes, como acero endurecido, para soportar la presión y el desgaste continuo del proceso. Además, los troqueles pueden personalizarse para adaptarse a diseños específicos, lo que permite crear piezas con formas complejas y detalladas.
Sistema de Control y Monitoreo
Para garantizar precisión y seguridad, las prensas de hidroformado están equipadas con sistemas de control y monitoreo. Estos sistemas permiten ajustar la presión, la velocidad de los cilindros y otros parámetros en tiempo real. Además, algunos equipos incluyen sensores de temperatura y presión para asegurar que el proceso se mantenga dentro de los márgenes óptimos, lo que resulta en una mayor eficiencia y calidad del producto final.
4. Ventajas del Hidroformado
El hidroformado ofrece numerosas ventajas sobre otros métodos de conformado de metales, lo que lo convierte en una opción ideal para industrias como la automotriz y la aeroespacial, que requieren componentes ligeros, resistentes y de geometrías complejas. Las principales ventajas incluyen:
Optimización en el Diseño de Piezas
El hidroformado permite producir piezas con diseños complejos, lo que sería difícil o incluso imposible de lograr mediante otros métodos de conformado. Al moldear el material dentro de un troquel de precisión, se pueden crear piezas con curvas, ángulos y detalles complejos en una sola operación. Esto es especialmente útil en aplicaciones automotrices y aeroespaciales, donde la aerodinámica y el diseño estructural juegan un papel fundamental.
Reducción de Peso
Una de las mayores ventajas del hidroformado es la reducción de peso en las piezas producidas. El proceso permite crear piezas huecas o con secciones de espesor variable sin necesidad de soldaduras o ensamblajes, lo que disminuye el peso total sin comprometer la resistencia estructural. Esta característica es muy valorada en la industria automotriz y en el sector aeroespacial, donde cada kilogramo adicional puede afectar el rendimiento y la eficiencia del vehículo.
Mayor Resistencia Estructural
El hidroformado mejora la resistencia mecánica de las piezas al mantener una estructura continua y uniforme. Al eliminar la necesidad de soldaduras y uniones adicionales, las piezas formadas mediante hidroformado presentan menos puntos de estrés, lo que las hace más resistentes a la tensión y a la deformación. Esto se traduce en productos finales de mayor calidad y durabilidad.
Menor Desperdicio de Material
En comparación con otros métodos de conformado, el hidroformado reduce considerablemente el desperdicio de material. Este proceso utiliza una lámina o tubo de material que se adapta a la forma del troquel con un mínimo de recortes o ajustes posteriores, optimizando así el uso de los materiales y reduciendo los costos de producción.
Ciclos de Producción Rápidos
El hidroformado es un proceso de conformado rápido, que reduce significativamente el tiempo de fabricación al eliminar pasos adicionales como ensamblaje, soldadura y ajuste. Esto permite acelerar los ciclos de producción, especialmente útil en industrias de gran volumen.
5. Limitaciones y Desventajas del Hidroformado
Si bien el hidroformado ofrece múltiples beneficios, también presenta ciertas limitaciones y desafíos. Estos aspectos pueden impactar su aplicabilidad y costo, especialmente cuando se comparan con otros métodos de conformado de metales. Las principales limitaciones incluyen:
Costo de Inversión Inicial
Una de las desventajas más notables del hidroformado es el alto costo inicial. Las prensas de hidroformado y los troqueles de precisión necesarios para el proceso representan una inversión significativa. Las prensas de alta presión, junto con el mantenimiento y los sistemas de control avanzados, pueden elevar considerablemente los costos iniciales de implementación. Este factor hace que el hidroformado sea más adecuado para producciones a gran escala, donde el volumen puede compensar la inversión inicial.
Limitación de Materiales
El hidroformado es ideal para materiales maleables que pueden soportar la deformación sin fracturarse. Sin embargo, algunos materiales duros o frágiles, como ciertos aceros de alta resistencia o aleaciones rígidas, no son aptos para el hidroformado debido al riesgo de fisuras o deformaciones indeseadas bajo presión extrema. Esto limita las opciones de materiales y reduce la versatilidad del proceso en comparación con otros métodos de conformado.
Restricciones de Tamaño
Aunque el hidroformado permite crear piezas de geometrías complejas, el tamaño de las piezas que pueden moldearse depende de la capacidad de la prensa y del tamaño del troquel. Las prensas de hidroformado de gran tamaño y potencia son poco comunes y extremadamente costosas, por lo que las piezas de dimensiones excesivamente grandes pueden requerir métodos alternativos o prensas especializadas.
Mantenimiento y Costos Operativos
Las prensas de hidroformado requieren un mantenimiento regular para asegurar un funcionamiento preciso y evitar problemas como fugas de fluido hidráulico o fallas en los cilindros. Los costos asociados con el mantenimiento pueden ser elevados, ya que las máquinas requieren personal especializado y piezas de reemplazo que suelen ser costosas. Además, el fluido hidráulico necesita ser reemplazado o filtrado periódicamente, lo que incrementa los costos de operación.
Estas limitaciones destacan que, si bien el hidroformado es ventajoso para la producción de piezas complejas y resistentes, el costo inicial y ciertos factores técnicos pueden limitar su adopción en proyectos más pequeños o de baja producción.
6. Aplicaciones y Ejemplos en la Industria
El hidroformado ha revolucionado la fabricación en sectores donde la resistencia, ligereza y precisión son esenciales. Gracias a sus ventajas, este proceso se ha integrado en diversas industrias, logrando optimizar el diseño y la eficiencia de productos en áreas que exigen componentes estructurales fuertes y de bajo peso.
Industria Automotriz
La industria automotriz es una de las mayores beneficiadas por el hidroformado, especialmente en la producción de chasis y piezas estructurales. Componentes como bastidores, sistemas de escape, subestructuras y paneles de carrocería se moldean frecuentemente mediante hidroformado. Gracias a este proceso, los fabricantes de automóviles pueden reducir el peso del vehículo, mejorar su resistencia al impacto y optimizar la eficiencia de combustible. Al fabricar piezas ligeras y aerodinámicas, el hidroformado ayuda a mejorar el rendimiento general del vehículo y cumplir con regulaciones cada vez más estrictas sobre emisiones y consumo de energía.
Industria Aeroespacial
En el sector aeroespacial, el hidroformado es clave para la fabricación de piezas de fuselaje, estructuras internas y soportes. Estas piezas deben ser resistentes y a la vez lo más ligeras posible para mejorar la eficiencia del combustible y la capacidad de carga del avión. Componentes como carcasas de motores, conductos y sistemas de soporte se moldean con hidroformado para garantizar la precisión y resistencia en condiciones de presión y temperaturas extremas.
Electrodomésticos y Electrónica
El hidroformado también se utiliza en la fabricación de carcasas y componentes estructurales de electrodomésticos y equipos electrónicos. En estos productos, el hidroformado permite crear piezas duraderas y estéticamente agradables, con líneas suaves y uniones mínimas. Este proceso es ideal para la fabricación de carcasas de acero inoxidable y aluminio, que combinan durabilidad y diseño elegante en productos como lavadoras, refrigeradores y aparatos electrónicos.
Mobiliario y Construcción
En la industria de la construcción y el mobiliario, el hidroformado se usa para fabricar estructuras metálicas decorativas y funcionales que requieren precisión y diseño. Ejemplos incluyen muebles metálicos y marcos arquitectónicos, donde las formas innovadoras y el acabado sin costuras se valoran altamente.
7. Ejemplos de Innovación en el Hidroformado
La evolución de la tecnología de hidroformado ha llevado a innovaciones que han ampliado su aplicación y mejorado su eficiencia en diversos sectores. Algunas de las principales innovaciones recientes incluyen mejoras en sensores, sistemas de control automatizados y el uso de materiales avanzados para troqueles y prensas.
Sensores y Control de Precisión
En las prensas de hidroformado modernas, se han incorporado sensores de alta precisión que permiten monitorear en tiempo real factores críticos como la presión, temperatura y velocidad de conformado. Esta tecnología no solo ayuda a mejorar la precisión del proceso, sino que también permite detectar posibles problemas y ajustar el sistema de inmediato, reduciendo el riesgo de defectos. Los sistemas de control automático permiten una mayor flexibilidad para ajustar las condiciones de presión según el tipo de material y la forma deseada de la pieza.
Materiales de Alta Resistencia
Los materiales avanzados para troqueles, como los aceros de ultra alta resistencia y las aleaciones de titanio, han mejorado la durabilidad y precisión de las prensas de hidroformado. Estos troqueles ofrecen una mayor vida útil y mejoran la capacidad de moldear materiales más exigentes sin perder precisión, lo cual resulta especialmente útil en aplicaciones industriales que requieren una alta repetitividad y resistencia al desgaste.
Casos de Éxito en Automoción y Aeroespacial
Empresas líderes en el sector automotriz y aeroespacial han adoptado el hidroformado para fabricar piezas con formas complejas que no eran posibles mediante técnicas convencionales. Gracias a estas innovaciones, el hidroformado sigue expandiéndose como una tecnología clave para el desarrollo de productos ligeros, fuertes y de alta precisión.
Principales Componentes de una Prensa de Hidroformado
Introducción
Breve introducción al hidroformado y la relevancia de sus componentes en la precisión y eficiencia del proceso.
1. Cilindros Hidráulicos
- Función de los cilindros hidráulicos: Generación de la presión necesaria para el proceso.
- Tipos de cilindros hidráulicos: Explicación de cilindros simples y múltiples.
- Materiales y durabilidad: Materiales resistentes a alta presión y métodos de mantenimiento.
- Precisión y control: Importancia de un control preciso de presión para el éxito del proceso.
2. Cámara de Presión
- Descripción y función: Contención y manejo del fluido hidráulico.
- Características del diseño: Tamaño, resistencia y capacidad de soportar presiones elevadas.
- Materiales de la cámara: Acero y otros materiales resistentes a la corrosión y a la presión.
- Seguridad y mantenimiento: Precauciones para evitar fugas y controlar el desgaste.
3. Sistema de Fluidos Hidráulicos
- Fluidos hidráulicos: Tipos de fluidos utilizados (agua, aceites, mezclas).
- Bombas hidráulicas: Tipos de bombas y su importancia para mantener la presión constante.
- Válvulas de control y filtración: Sistema de válvulas para controlar la presión y el flujo del fluido.
- Mantenimiento del sistema de fluidos: Importancia del cambio y limpieza de fluidos.
4. Troquel o Molde
- Diseño y función: El papel del troquel en la formación de la pieza.
- Materiales de los troqueles: Selección de materiales resistentes, como aceros especiales.
- Fabricación y precisión: Técnicas avanzadas para crear troqueles precisos.
- Mantenimiento de los troqueles: Limpieza, lubricación y desgaste.
5. Sistema de Control y Monitoreo
- Sistemas de monitoreo: Sensores de presión, temperatura y flujo.
- Control automatizado: Sistemas de control que ajustan la presión en tiempo real.
- Interfaces de usuario: Pantallas de control y sistemas de visualización de datos.
- Seguridad en el control: Alertas y sistemas de emergencia.
Conclusión
Resumen de la importancia de cada componente en el hidroformado, destacando cómo su interacción permite crear piezas precisas y resistentes.
Introducción
Las prensas de hidroformado son máquinas complejas que desempeñan un papel crucial en la fabricación de piezas metálicas con geometrías complejas y alta precisión. Estas prensas utilizan presión hidráulica para dar forma a materiales como el acero, el aluminio y diversas aleaciones, permitiendo crear componentes ligeros y resistentes en una sola operación. La precisión y eficiencia de una prensa de hidroformado dependen en gran medida de la calidad y rendimiento de sus componentes.
Entre los principales componentes se encuentran los cilindros hidráulicos, responsables de generar y aplicar presión, y la cámara de presión, que contiene el fluido necesario para el proceso. Además, el sistema de fluidos asegura que la presión se mantenga estable, mientras que el troquel define la forma final de la pieza. Finalmente, el sistema de control y monitoreo regula todos los parámetros, permitiendo ajustes precisos y garantizando la seguridad. Cada componente juega un rol esencial en la operación de la prensa, y su desempeño afecta directamente la calidad del producto final.
1. Cilindros Hidráulicos
Los cilindros hidráulicos son uno de los componentes fundamentales de una prensa de hidroformado, ya que generan la presión necesaria para moldear el material. Los cilindros aplican esta presión de forma controlada y uniforme sobre el fluido hidráulico, lo cual es esencial para que el material tome la forma exacta del troquel sin sufrir daños o deformaciones indeseadas. Este proceso debe realizarse con una precisión extrema, ya que la presión inadecuada puede provocar defectos en la pieza final.
Función de los Cilindros Hidráulicos
En una prensa de hidroformado, los cilindros hidráulicos transforman la energía mecánica en presión hidráulica. La función principal de los cilindros es aplicar una presión uniforme al fluido que se encuentra dentro de la cámara de presión, distribuyéndola de manera constante sobre el material. Esta presión debe ajustarse según el tipo de material y las características del diseño.
Tipos de Cilindros Hidráulicos
Existen diferentes tipos de cilindros hidráulicos que pueden utilizarse en una prensa de hidroformado. Los cilindros simples aplican presión en una sola dirección y son adecuados para operaciones menos complejas. En cambio, los cilindros dobles o múltiples, que permiten aplicar presión en varias direcciones, son ideales para conformar piezas con geometrías más complejas y detalles precisos.
Materiales y Durabilidad
Los cilindros hidráulicos deben fabricarse con materiales altamente resistentes, como aceros de alta resistencia y aleaciones tratadas térmicamente, ya que soportan una presión constante y elevada. Estos cilindros requieren un mantenimiento regular para evitar desgaste y asegurar su durabilidad. Las juntas y sellos de los cilindros también deben revisarse y reemplazarse con frecuencia para evitar fugas de fluido.
Precisión y Control
Un control preciso de la presión es fundamental en el funcionamiento de los cilindros hidráulicos. Las prensas modernas cuentan con sistemas de monitoreo que miden la presión en tiempo real, permitiendo hacer ajustes automáticos durante el proceso de conformado. Esta capacidad de control contribuye a mejorar la calidad del producto final y a reducir el riesgo de errores durante la operación de la prensa.
2. Cámara de Presión
La cámara de presión es otro componente esencial en una prensa de hidroformado, ya que es el espacio donde se contiene y maneja el fluido hidráulico durante el proceso de conformado. La función principal de la cámara es proporcionar un entorno controlado en el cual el fluido puede aplicar presión uniforme sobre el material, permitiendo así que este adopte la forma del troquel con precisión y sin deformaciones indeseadas. Una cámara de presión bien diseñada es fundamental para garantizar que la fuerza se distribuya correctamente sobre toda la superficie del material, logrando así una pieza de alta calidad.
Descripción y Función
La cámara de presión contiene el fluido hidráulico, que puede ser agua, aceite o una mezcla especialmente diseñada para soportar altas presiones y temperaturas. Durante el proceso de hidroformado, el fluido se comprime a través de los cilindros hidráulicos, generando una presión uniforme que fuerza al material a adaptarse a la forma del molde o troquel. Este proceso requiere una presión extremadamente alta, que debe mantenerse de manera constante para asegurar que el material se deforme de forma controlada.
Características del Diseño
El diseño de la cámara de presión debe cumplir con exigencias rigurosas de resistencia y precisión. La cámara debe soportar presiones de hasta miles de PSI (libras por pulgada cuadrada) sin deformarse ni permitir fugas. Para lograr esto, las cámaras de presión suelen fabricarse con materiales de alta resistencia, como acero endurecido, y en algunos casos pueden incluir revestimientos que mejoren la durabilidad y reduzcan el desgaste. La forma y el tamaño de la cámara también son fundamentales, ya que deben adecuarse a las dimensiones de la pieza y al tipo de material.
Materiales de la Cámara
Las cámaras de presión están generalmente hechas de acero inoxidable o aceros aleados resistentes a la corrosión y al desgaste. Esto es importante, ya que el fluido hidráulico puede generar fricción y tensión constantes, lo que podría desgastar el metal con el tiempo. Además, algunos fluidos utilizados en el proceso pueden ser corrosivos, por lo que la elección de materiales resistentes es clave para la longevidad de la cámara.
Seguridad y Mantenimiento
La seguridad es prioritaria en el diseño y uso de la cámara de presión. Una cámara defectuosa o mal mantenida podría resultar en fugas de fluido hidráulico o en una falla de presión que comprometería la calidad de la pieza y la seguridad del operador. Por lo tanto, se requiere un mantenimiento periódico para verificar el estado de las juntas y sellos y para asegurar que la cámara mantenga su integridad bajo condiciones de operación extrema.
3. Sistema de Fluidos Hidráulicos
El sistema de fluidos hidráulicos es el responsable de transmitir y mantener la presión en una prensa de hidroformado, permitiendo que el material se adapte al molde o troquel con precisión. Este sistema incluye una serie de componentes, como fluidos especializados, bombas hidráulicas y válvulas de control, que trabajan juntos para garantizar que la presión se mantenga estable y que el proceso de conformado se realice de manera uniforme.
Fluidos Hidráulicos
El fluido hidráulico es un elemento clave en el sistema de hidroformado, ya que es el medio a través del cual se aplica la presión al material. Este fluido puede ser agua pura, una mezcla de agua y aceites, o un fluido hidráulico especialmente diseñado para soportar altas presiones sin deteriorarse. La elección del fluido depende de factores como la presión necesaria, el tipo de material que se está moldeando y las características específicas del troquel. En general, el fluido debe ser resistente a la compresión, no corrosivo y capaz de mantener una viscosidad constante bajo presión extrema.
Bombas Hidráulicas
Las bombas hidráulicas son el componente que genera y mantiene la presión del fluido dentro de la cámara de presión. Estas bombas impulsan el fluido desde el tanque hacia el cilindro hidráulico, aplicando la presión necesaria para deformar el material. Existen varios tipos de bombas hidráulicas, como las de desplazamiento positivo, que ofrecen un flujo constante y un control preciso de la presión. La capacidad de la bomba y su durabilidad son factores críticos, ya que deben soportar ciclos de trabajo continuo y presiones elevadas.
Válvulas de Control y Filtración
Las válvulas de control regulan el flujo y la presión del fluido en el sistema, asegurando que la cantidad exacta de presión se aplique en el momento adecuado. Este sistema de válvulas permite que el operador ajuste la presión según las especificaciones del material y del diseño de la pieza. Además, el sistema de fluidos hidráulicos incluye filtros que eliminan impurezas y contaminantes del fluido, evitando así que partículas extrañas interfieran con la operación y causen daños a la máquina o defectos en la pieza.
Mantenimiento del Sistema de Fluidos
El mantenimiento del sistema de fluidos es crucial para su funcionamiento a largo plazo. Los filtros deben reemplazarse regularmente y los niveles de fluido deben monitorearse y rellenarse cuando sea necesario. Este mantenimiento previene fallas en el sistema y asegura que el fluido mantenga sus propiedades, garantizando una presión estable y un proceso de conformado exitoso.
4. Troquel o Molde
El troquel o molde en una prensa de hidroformado es el componente que define la forma final de la pieza de metal, actuando como un “molde negativo” al que el material debe ajustarse bajo presión. Es uno de los elementos más críticos en el proceso de hidroformado, ya que la precisión, calidad y resistencia de la pieza terminada dependen de la exactitud del diseño y de los materiales utilizados en el troquel.
Diseño y Función
El troquel sirve como la guía o plantilla para la pieza que se desea crear. En el proceso de hidroformado, el material (ya sea en forma de tubo, lámina o panel) se coloca dentro de este molde, y el fluido hidráulico lo empuja contra las paredes del troquel para que adopte la forma exacta deseada. Los troqueles pueden diseñarse para producir piezas con detalles extremadamente complejos, incluyendo curvas, ángulos precisos y variaciones en el espesor. Este nivel de detalle es una de las razones por las cuales el hidroformado se prefiere en la producción de componentes estructurales avanzados en la industria automotriz y aeroespacial.
Materiales de los Troqueles
Los troqueles están hechos de materiales de alta resistencia, como aceros endurecidos y aleaciones especiales, capaces de soportar la presión constante del proceso sin deformarse ni desgastarse rápidamente. En algunos casos, se utilizan revestimientos de materiales resistentes a la abrasión para aumentar la vida útil del troquel y reducir la fricción durante el conformado. La elección del material del troquel es fundamental, ya que debe resistir tanto la presión como el calor generados por la deformación del metal y el contacto con el fluido hidráulico.
Fabricación y Precisión
La precisión en la fabricación del troquel es clave para asegurar que la pieza final cumpla con las especificaciones exactas de diseño. Los troqueles modernos se fabrican con herramientas de corte de alta precisión y tecnologías de modelado avanzado, como el fresado CNC y el electroerosionado (EDM). Estos métodos permiten crear moldes con tolerancias de alta precisión, lo cual es crucial en industrias donde cada detalle de diseño tiene un impacto en el rendimiento y la seguridad de la pieza terminada.
Mantenimiento de los Troqueles
El troquel requiere un mantenimiento regular, que incluye limpieza, lubricación y revisiones periódicas para detectar posibles desgastes o daños. Debido a que el troquel está sometido a condiciones de trabajo extremas, un mantenimiento adecuado es esencial para prolongar su vida útil y garantizar que el proceso de hidroformado se realice sin defectos.
5. Sistema de Control y Monitoreo
El sistema de control y monitoreo en una prensa de hidroformado es el cerebro que permite gestionar y supervisar todos los aspectos del proceso. Este sistema es responsable de regular los parámetros de presión, temperatura, velocidad y flujo del fluido hidráulico, asegurando que la operación se desarrolle con la máxima precisión y seguridad. La incorporación de sistemas avanzados de monitoreo y control ha permitido automatizar el proceso de hidroformado, mejorando la calidad de la producción y reduciendo el riesgo de errores.
Sistemas de Monitoreo
El monitoreo en tiempo real es una de las innovaciones más importantes en las prensas de hidroformado modernas. Estos sistemas incluyen sensores de presión, temperatura y flujo que recopilan datos constantemente durante el proceso. Estos sensores detectan cambios o variaciones en los parámetros de operación, lo que permite realizar ajustes en tiempo real para evitar defectos en la pieza o daños en la máquina. En caso de que algún parámetro se desvíe de los niveles óptimos, el sistema emite alertas automáticas, lo que ayuda a evitar fallas costosas o peligrosas.
Control Automatizado
El control automatizado es una característica crucial que permite que la prensa de hidroformado funcione de manera autónoma, regulando todos los parámetros de presión y flujo sin intervención manual. Este control se basa en algoritmos programados que ajustan la presión y otros factores clave en función de las especificaciones de cada pieza y material. Gracias a la automatización, el proceso de hidroformado se vuelve más eficiente, ya que se pueden ajustar los parámetros con precisión milimétrica, mejorando la calidad y repetitividad de las piezas producidas.
Interfaces de Usuario
La mayoría de las prensas de hidroformado modernas cuentan con interfaces de usuario intuitivas, que permiten a los operadores controlar y supervisar el proceso de manera visual y sencilla. Estas interfaces pueden incluir pantallas táctiles o software de computadora que muestra todos los datos en tiempo real, lo que facilita la supervisión de la máquina y permite realizar ajustes cuando sea necesario.
Seguridad en el Control
La seguridad es una prioridad en el sistema de control y monitoreo. Las prensas de hidroformado incluyen sistemas de emergencia y paradas automáticas que se activan en caso de sobrepresión, fluctuaciones críticas de temperatura o fallos en el flujo de fluido. Estas medidas de seguridad protegen tanto al operador como al equipo, evitando accidentes y daños en la prensa. Además, los sistemas de control avanzados pueden almacenar datos históricos, permitiendo un análisis detallado de cada operación para mejorar futuros procesos.
Conclusión
Cada componente de una prensa de hidroformado desempeña un papel esencial en el proceso de conformado, permitiendo que el material adopte formas complejas y altamente precisas. Los cilindros hidráulicos generan la presión necesaria, mientras que la cámara de presión y el sistema de fluidos hidráulicos trabajan en conjunto para distribuir esta fuerza de manera uniforme. Por su parte, el troquel define la forma final del producto, y su precisión es clave para obtener piezas de alta calidad. Finalmente, el sistema de control y monitoreo garantiza la seguridad, permite ajustes en tiempo real y optimiza la operación mediante sensores y automatización.
Gracias a estos componentes, el hidroformado se ha convertido en un proceso fundamental para industrias como la automotriz y la aeroespacial, donde se requieren piezas resistentes, ligeras y con diseños complejos. Cada parte de la prensa contribuye a que el hidroformado sea un método eficiente y competitivo para la producción de componentes avanzados y de alto rendimiento.
Ventajas del Hidroformado
Introducción
Breve explicación del proceso de hidroformado y su aplicación en sectores que requieren piezas de alta precisión, resistencia y complejidad geométrica.
1. Optimización en el Diseño de Piezas
- Flexibilidad en diseño: Creación de formas complejas con un solo paso de conformado.
- Adaptación a piezas personalizadas: Producción de piezas específicas sin necesidad de soldaduras.
- Aplicaciones en automotriz y aeroespacial: Cómo la flexibilidad de diseño impacta en estos sectores.
2. Reducción de Peso
- Ventaja en componentes estructurales: Producción de piezas huecas o con paredes delgadas.
- Reducción de consumo de combustible: Importancia en la industria automotriz y aeroespacial.
- Impacto en movilidad y rendimiento: Cómo el peso optimizado mejora la eficiencia y la capacidad de carga.
3. Mayor Resistencia Estructural
- Integridad de piezas sin soldaduras: Mayor resistencia sin puntos de tensión.
- Reducción de puntos de falla: Cómo el hidroformado mejora la durabilidad y fiabilidad de la pieza.
- Aplicaciones en condiciones exigentes: Relevancia en industrias donde la resistencia es crítica.
4. Menor Desperdicio de Material
- Reducción de residuos: Comparación con otros métodos de conformado.
- Aprovechamiento óptimo del material: Optimización de costos y sustentabilidad.
- Impacto ambiental: Cómo la menor generación de residuos contribuye a procesos más sostenibles.
5. Ciclos de Producción Rápidos
- Proceso eficiente en un solo paso: Simplificación de la producción y reducción de etapas.
- Reducción de tiempos de ensamblaje: Cómo el hidroformado mejora la productividad.
- Beneficio para producciones en masa: Casos en la industria de electrodomésticos y automotriz.
Conclusión
Resumen de las ventajas principales del hidroformado y su impacto en el desarrollo de componentes avanzados para la industria.
Introducción
El hidroformado es un proceso avanzado de conformado de metales que utiliza presión hidráulica para moldear materiales en troqueles o moldes específicos. Este proceso permite crear piezas metálicas con geometrías complejas, resistencia estructural y alta precisión en un solo paso. Desde su introducción, el hidroformado se ha consolidado como una tecnología clave para sectores que requieren componentes de alta calidad, como la industria automotriz, la aeroespacial, la de electrodomésticos y la de bienes de consumo.
Las ventajas del hidroformado son notables en comparación con otros métodos de conformado de metales, como el estampado o la soldadura. Ofrece beneficios como la optimización en el diseño de piezas, reducción del peso, mayor resistencia estructural, menor desperdicio de material y ciclos de producción rápidos. Estas ventajas han convertido al hidroformado en una alternativa competitiva para la producción en masa, permitiendo a las empresas satisfacer las crecientes demandas de eficiencia y sostenibilidad en sus operaciones.
1. Optimización en el Diseño de Piezas
El hidroformado permite una flexibilidad de diseño excepcional en la fabricación de piezas metálicas, lo que lo diferencia de otros métodos de conformado. Al aplicar presión hidráulica dentro de un troquel o molde, el hidroformado puede producir piezas con formas complejas y detalles geométricos precisos en un solo paso. Esto es especialmente beneficioso en industrias como la automotriz y la aeroespacial, donde la aerodinámica, la ligereza y la eficiencia estructural son fundamentales para el rendimiento del producto.
Flexibilidad en el Diseño
Una de las principales ventajas del hidroformado es su capacidad para producir formas irregulares y complejas que serían difíciles de lograr con otros métodos. Piezas con curvaturas precisas, ángulos complejos o incluso variaciones de grosor se pueden fabricar con un único proceso de conformado, eliminando la necesidad de ensamblajes o soldaduras adicionales. Esto simplifica el diseño y reduce posibles puntos de fallo, mejorando la resistencia estructural y estética de la pieza.
Adaptación a Piezas Personalizadas
El hidroformado también es ideal para la fabricación de piezas personalizadas y de bajo volumen que necesitan formas específicas, como componentes de automóviles de alto rendimiento o estructuras aeroespaciales. Esta flexibilidad permite a los ingenieros y diseñadores explorar y crear geometrías avanzadas sin sacrificar la durabilidad de la pieza. Al evitar las soldaduras o uniones, el hidroformado también contribuye a la producción de piezas más ligeras y aerodinámicas.
Impacto en Sectores Críticos
La posibilidad de producir piezas más ligeras y complejas sin soldaduras es especialmente valiosa en la industria automotriz y aeroespacial. En los automóviles, esto contribuye a una mejor eficiencia de combustible y mayor seguridad en caso de impacto. En la industria aeroespacial, ayuda a optimizar el rendimiento y reducir el peso de las aeronaves. Esta optimización de diseño hace del hidroformado una herramienta clave para mejorar la eficiencia y la seguridad en diversas aplicaciones.
2. Reducción de Peso
Una de las ventajas más destacadas del hidroformado es su capacidad para producir piezas de metal ligeras sin comprometer su resistencia. Esta reducción de peso se logra mediante la capacidad del hidroformado de crear estructuras con paredes delgadas, secciones huecas y diseños optimizados, características que resultan muy valoradas en sectores como la industria automotriz y la aeroespacial.
Ventaja en Componentes Estructurales
El hidroformado permite fabricar piezas con paredes más delgadas y complejas en comparación con otros métodos de conformado. Esta técnica facilita la creación de estructuras huecas, eliminando la necesidad de soldar varias piezas para lograr una forma similar. Al eliminar las soldaduras y uniones adicionales, las piezas son más ligeras y, además, reducen los puntos de tensión y fallo potenciales, lo que resulta en componentes más seguros y duraderos.
Reducción del Consumo de Combustible
La disminución del peso en las piezas es especialmente beneficiosa en la industria automotriz y aeroespacial, donde el peso es un factor determinante para el rendimiento. En el caso de los automóviles, la reducción del peso permite mejorar la eficiencia de combustible, lo cual es clave para cumplir con las normativas ambientales y las expectativas del mercado en cuanto a sostenibilidad. En la industria aeroespacial, cada kilogramo ahorrado en una aeronave contribuye directamente a reducir el consumo de combustible y a mejorar la autonomía de vuelo, lo cual es esencial en vuelos de largo alcance.
Impacto en Movilidad y Rendimiento
Los componentes ligeros fabricados mediante hidroformado mejoran la movilidad, la eficiencia energética y el rendimiento de los vehículos y aeronaves. Un menor peso contribuye a una aceleración y maniobrabilidad superiores en los vehículos, además de reducir el desgaste de otros componentes como frenos y suspensión. En el sector aeroespacial, las piezas más ligeras facilitan el despegue y aterrizaje, optimizando el rendimiento general de las aeronaves y permitiendo el transporte de mayores cargas útiles o pasajeros.
3. Mayor Resistencia Estructural
El hidroformado permite producir piezas de metal con una resistencia estructural superior en comparación con los métodos de conformado convencionales. Al moldear el metal de manera uniforme y sin necesidad de uniones o soldaduras, el hidroformado crea piezas con integridad estructural continua, lo que aumenta su capacidad de soportar tensiones y reducir puntos de falla.
Integridad de Piezas sin Soldaduras
En el proceso de hidroformado, la presión hidráulica permite que el metal fluya dentro del molde y adopte su forma exacta sin necesidad de ensamblajes adicionales. La ausencia de soldaduras elimina puntos de tensión y debilidad, lo que incrementa significativamente la resistencia de la pieza final. Además, al eliminar uniones adicionales, la pieza no solo es más resistente sino también más estética y aerodinámica, lo cual es particularmente beneficioso en sectores como el automotriz y aeroespacial.
Reducción de Puntos de Falla
Los puntos de soldadura o ensamblaje en una pieza suelen ser los primeros en fallar bajo condiciones de carga o estrés extremo. Gracias al hidroformado, las piezas conformadas no presentan estas áreas de potencial fallo, ya que se crean en una sola operación. Esto hace que el hidroformado sea especialmente ideal para componentes críticos, como chasis de automóviles, bastidores y piezas estructurales de aeronaves, que requieren una gran capacidad de carga sin comprometer la seguridad.
Aplicaciones en Condiciones Exigentes
La mayor resistencia estructural de las piezas hidroformadas es ideal para aplicaciones que demandan durabilidad y fiabilidad en condiciones extremas. En el sector aeroespacial, por ejemplo, las piezas deben soportar cambios de presión y temperatura constantes sin perder su forma ni su capacidad de carga. En la industria automotriz, componentes como chasis y soportes de motores necesitan soportar vibraciones, impactos y cargas pesadas. La capacidad del hidroformado para producir piezas más fuertes y duraderas lo convierte en una solución ideal para estos entornos exigentes.
4. Menor Desperdicio de Material
El hidroformado es una técnica de conformado que destaca por su eficiencia en el uso de materiales. En comparación con otros métodos, el hidroformado genera menos residuos al aprovechar al máximo la materia prima, lo cual representa una ventaja significativa tanto en términos económicos como medioambientales.
Reducción de Residuos
Durante el proceso de hidroformado, el material se deforma para adaptarse a la forma del troquel sin necesidad de recortes o ajustes posteriores, lo cual reduce significativamente el desperdicio. A diferencia de técnicas como el estampado, en las que es común recortar material sobrante para obtener la forma deseada, el hidroformado utiliza el metal de manera eficiente, lo que disminuye la generación de desechos. Esta reducción de residuos es una ventaja importante, especialmente en sectores que requieren piezas grandes o de formas complejas, como el automotriz y el aeroespacial.
Aprovechamiento Óptimo del Material
La capacidad del hidroformado para optimizar el uso de materiales también permite un ahorro significativo en costos de producción. Al maximizar la utilización del material y minimizar el desperdicio, el hidroformado reduce la cantidad de materia prima necesaria para cada pieza, lo que se traduce en costos menores, especialmente en materiales más costosos como el acero inoxidable o las aleaciones de aluminio. Esto también beneficia a empresas que buscan aumentar la eficiencia en sus procesos y reducir sus costos de producción.
Impacto Ambiental
La eficiencia en el uso de materiales y la menor generación de residuos hacen que el hidroformado sea una técnica de conformado más amigable con el medio ambiente. Al minimizar el desperdicio y el uso de recursos, el hidroformado contribuye a un proceso de producción más sustentable. En industrias que buscan reducir su impacto ambiental, como la automotriz, esta característica ayuda a cumplir con regulaciones ambientales y objetivos de sostenibilidad, optimizando a la vez los recursos naturales.
5. Ciclos de Producción Rápidos
Una de las ventajas más competitivas del hidroformado es su capacidad para acelerar los ciclos de producción mediante la simplificación del proceso de conformado. Al requerir solo un paso de alta presión para moldear el material en la forma deseada, el hidroformado elimina la necesidad de etapas adicionales, como soldadura y ensamblaje, permitiendo una producción más rápida y eficiente.
Proceso Eficiente en un Solo Paso
A diferencia de otros métodos de conformado que requieren varias etapas, el hidroformado permite obtener la forma final de la pieza en una sola operación de alta presión. Esto se traduce en una reducción considerable en el tiempo de producción, ya que no es necesario realizar cortes o ajustes adicionales. Este enfoque de “moldeado en un paso” es especialmente valioso en la producción de piezas complejas que, de otra forma, requerirían procesos prolongados y costosos de soldadura o ensamblaje.
Reducción de Tiempos de Ensamblaje
En muchos casos, el hidroformado elimina la necesidad de ensamblaje posterior, ya que produce una sola pieza completa sin necesidad de soldaduras ni uniones adicionales. Esto es una ventaja significativa en industrias como la automotriz y la aeroespacial, donde se utilizan piezas grandes y estructurales que requieren procesos de ensamblaje complejos. Al reducir el tiempo de ensamblaje, el hidroformado no solo mejora la eficiencia de producción, sino que también reduce los costos asociados a la mano de obra y al equipo de ensamblaje.
Beneficio para Producciones en Masa
La capacidad de reducir los tiempos de producción y de ensamblaje convierte al hidroformado en una solución ideal para la fabricación en masa. En sectores como el de electrodomésticos y automotriz, donde se requiere la producción de grandes volúmenes de piezas con rapidez y consistencia, el hidroformado permite obtener piezas de alta calidad de manera constante y en tiempos mínimos. Esto no solo beneficia la cadena de producción, sino que también permite a las empresas responder más rápidamente a las demandas del mercado.
Conclusión
El hidroformado es una técnica de conformado que ofrece múltiples ventajas para la fabricación de piezas metálicas complejas, ligeras y duraderas. Entre sus principales beneficios se encuentran la flexibilidad en el diseño, que permite producir formas geométricas avanzadas en un solo paso; la reducción de peso, que resulta esencial para mejorar la eficiencia de combustible y el rendimiento en sectores como el automotriz y el aeroespacial; y la resistencia estructural, que elimina puntos de fallo al crear piezas sin soldaduras ni uniones adicionales.
Además, el hidroformado optimiza el uso de materiales, reduciendo el desperdicio y contribuyendo a procesos de producción más sustentables. Sus ciclos de producción rápidos mejoran la eficiencia, haciéndolo ideal para la producción en masa. Estas ventajas hacen del hidroformado una tecnología fundamental para industrias que buscan innovar y optimizar sus productos, permitiéndoles cumplir con los requisitos de calidad, sostenibilidad y rendimiento que demanda el mercado actual.
Aplicaciones Comunes del Hidroformado
Introducción
Descripción general del hidroformado y su importancia en sectores industriales que requieren piezas precisas, ligeras y duraderas.
1. Industria Automotriz
- Componentes de chasis y carrocería: Beneficios de la reducción de peso y resistencia en los vehículos.
- Sistemas de escape y estructuras de soporte: Cómo el hidroformado mejora la eficiencia y el diseño de los tubos y estructuras.
- Impacto en el rendimiento y la seguridad del vehículo: Aumento de eficiencia de combustible y absorción de impactos.
2. Industria Aeroespacial
- Estructuras de fuselaje y soportes internos: Importancia de la ligereza y resistencia en condiciones extremas.
- Carcasas de motores y conductos: Beneficios del hidroformado en piezas que requieren alta precisión y resistencia térmica.
- Optimización de diseño y eficiencia: Impacto en la autonomía y capacidad de carga de las aeronaves.
3. Industria de Electrodomésticos y Electrónica
- Carcasas y cubiertas: Ventajas de producir componentes estéticos y duraderos.
- Componentes internos estructurales: Resistencia y diseño en electrodomésticos que requieren rigidez.
- Casos de uso en electrodomésticos y dispositivos electrónicos: Ejemplos de productos beneficiados por el hidroformado.
4. Sector de Bienes de Consumo y Mobiliario
- Estructuras y muebles metálicos: Cómo el hidroformado permite fabricar muebles ligeros, fuertes y con diseño moderno.
- Bienes de consumo de alta demanda: Impacto en productos de consumo donde se valoran diseño y durabilidad.
- Casos de uso en mobiliario y otros bienes: Ejemplos de aplicaciones y beneficios.
5. Sector de Energía y Construcción
- Tuberías y estructuras de soporte: Importancia de piezas resistentes para la industria energética.
- Equipos de energía renovable: Aplicación en partes de equipos solares, eólicos y otros.
- Durabilidad y adaptabilidad en proyectos de construcción: Hidroformado en estructuras arquitectónicas y de infraestructura.
- Conclusión (150 palabras)
Resumen de la versatilidad del hidroformado y su contribución a la fabricación de productos avanzados y de alto rendimiento en múltiples sectores.
Introducción
El hidroformado se ha convertido en una tecnología clave en industrias que requieren piezas de alta precisión, resistencia y geometrías complejas. Utilizado principalmente en sectores como la automotriz, aeroespacial, de electrodomésticos y de energía, el hidroformado permite producir componentes que optimizan el rendimiento, reducen el peso y aumentan la durabilidad. Este proceso, que utiliza presión hidráulica para moldear metales dentro de troqueles específicos, ofrece ventajas significativas frente a otros métodos de conformado, como la estampación o el mecanizado, debido a su capacidad de crear piezas sin soldaduras ni uniones adicionales.
Cada industria utiliza el hidroformado para resolver desafíos específicos. En la automotriz, contribuye a crear chasis ligeros y seguros; en la aeroespacial, permite fabricar estructuras resistentes y livianas; y en el sector de electrodomésticos, facilita la creación de carcasas estéticas y duraderas. Estas aplicaciones no solo optimizan el diseño y la producción, sino que también responden a la creciente demanda de soluciones eficientes y sostenibles en el mercado actual.
1. Industria Automotriz
La industria automotriz es uno de los sectores donde el hidroformado ha tenido un impacto significativo. Esta tecnología permite fabricar componentes estructurales que combinan resistencia, ligereza y diseño, características esenciales en el desarrollo de vehículos eficientes, seguros y competitivos.
Componentes de Chasis y Carrocería
El hidroformado se utiliza ampliamente en la producción de chasis y estructuras de soporte de vehículos. Mediante esta técnica, se pueden crear piezas huecas y ligeras, optimizando el peso del vehículo sin comprometer su resistencia estructural. El chasis, que es la base de un automóvil, se beneficia de la uniformidad y precisión que ofrece el hidroformado, permitiendo que el vehículo sea más ligero y resistente. Esto contribuye a mejorar la eficiencia de combustible y reduce las emisiones de gases contaminantes, un factor cada vez más importante para cumplir con normativas ambientales.
Sistemas de Escape y Estructuras de Soporte

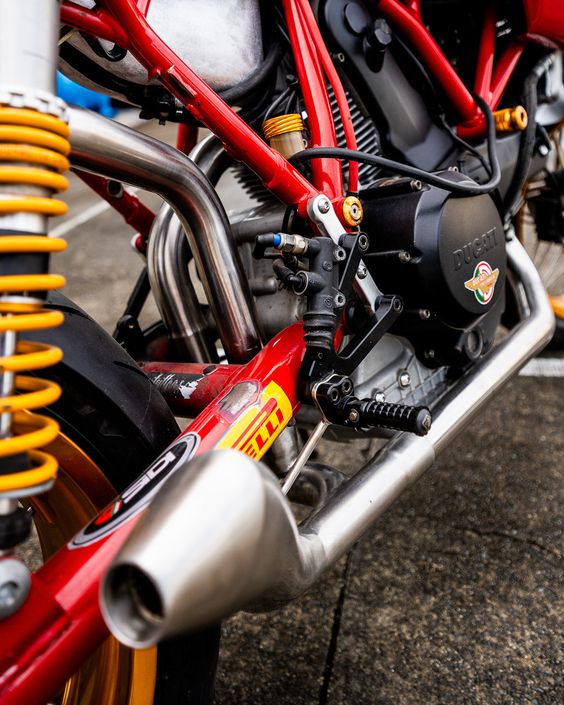

El hidroformado es también una técnica ideal para la fabricación de tubos y conductos, como los sistemas de escape. Estos sistemas necesitan resistencia para soportar las vibraciones y el calor generado por el motor, y deben además ser ligeros y eficientes para no afectar el rendimiento del vehículo. Gracias al hidroformado, los sistemas de escape pueden fabricarse en una sola pieza, eliminando las uniones o soldaduras, lo que reduce el riesgo de fallos y fugas. La capacidad de crear tubos de geometría variable también permite mejorar el flujo de gases de escape, optimizando así el rendimiento del motor.
Impacto en el Rendimiento y la Seguridad del Vehículo
El uso de piezas hidroformadas en los automóviles no solo mejora la eficiencia de combustible y reduce el peso, sino que también aumenta la seguridad. Componentes como los pilares del chasis, que protegen a los pasajeros en caso de colisión, son más fuertes y absorbentes de impacto cuando se fabrican mediante hidroformado. Esta resistencia adicional contribuye a mejorar las calificaciones de seguridad en pruebas de impacto, lo cual es un valor agregado en el mercado automotriz.
El hidroformado permite, por lo tanto, a los fabricantes de automóviles cumplir con demandas de eficiencia, sostenibilidad y seguridad, al tiempo que optimiza los costos de producción y mejora el diseño de los vehículos.
2. Industria Aeroespacial
La industria aeroespacial es un sector donde el hidroformado ha demostrado ser una tecnología invaluable, especialmente en la fabricación de piezas ligeras y altamente resistentes que deben soportar condiciones extremas de presión y temperatura. Gracias a la capacidad del hidroformado para producir componentes con geometrías complejas y de alta precisión, esta técnica se ha convertido en una herramienta esencial para crear estructuras seguras y eficientes para aviones, cohetes y satélites.
Estructuras de Fuselaje y Soportes Internos
El hidroformado es ampliamente utilizado en la fabricación de componentes de fuselaje y estructuras internas de aeronaves. Estas piezas, que conforman la estructura principal de los aviones, deben ser ligeras para maximizar la eficiencia del combustible y, al mismo tiempo, lo suficientemente fuertes para soportar la presión atmosférica y las vibraciones durante el vuelo. Las piezas hidroformadas ofrecen una resistencia superior al no tener soldaduras ni uniones adicionales, eliminando los puntos de tensión y falla que suelen presentarse en las piezas ensambladas.
El proceso permite producir estructuras huecas y ligeras sin comprometer la resistencia, lo cual resulta fundamental para reducir el peso del fuselaje sin sacrificar la seguridad. Esta optimización en el diseño ayuda a mejorar la capacidad de carga útil de las aeronaves y a reducir el consumo de combustible, lo que es crucial para el rendimiento en vuelos de larga distancia.
Carcasas de Motores y Conductos
Otro uso importante del hidroformado en la industria aeroespacial es la fabricación de carcasas de motores y conductos de ventilación. Estas piezas requieren una resistencia excepcional, ya que deben soportar altas temperaturas y presiones sin deformarse. Gracias al hidroformado, estas carcasas y conductos se pueden fabricar en una sola pieza, eliminando las uniones y mejorando su durabilidad y rendimiento. Al crear piezas sin soldaduras, el hidroformado ayuda a evitar el desgaste y las fugas en zonas críticas, lo que aumenta la fiabilidad y reduce los costos de mantenimiento.
Optimización de Diseño y Eficiencia
En el sector aeroespacial, cada gramo de peso cuenta. La capacidad del hidroformado para producir piezas de geometría optimizada y mínimo peso es fundamental para mejorar la autonomía de las aeronaves y la capacidad de carga. Con esta tecnología, los ingenieros aeroespaciales pueden diseñar componentes que no solo cumplen con los requisitos estructurales, sino que también ayudan a maximizar la eficiencia operativa. En aplicaciones como el fuselaje, alas y sistemas de ventilación, el hidroformado permite a los fabricantes mejorar tanto el rendimiento como la seguridad de sus productos, cumpliendo con los estrictos estándares de la industria.
3. Industria de Electrodomésticos y Electrónica
El hidroformado ha encontrado aplicaciones significativas en la industria de electrodomésticos y electrónica, donde se utilizan componentes metálicos que requieren una combinación de durabilidad, diseño estético y precisión en la fabricación. Esta técnica permite a los fabricantes producir piezas funcionales y estéticamente agradables, adaptadas a las demandas del consumidor moderno y los estándares de calidad del mercado.
Carcasas y Cubiertas
Una de las aplicaciones más comunes del hidroformado en este sector es la fabricación de carcasas y cubiertas metálicas para electrodomésticos y dispositivos electrónicos. Gracias a la capacidad del hidroformado para crear piezas de una sola pieza sin uniones visibles, estas carcasas presentan un diseño limpio y atractivo, al tiempo que ofrecen resistencia y durabilidad. Electrodomésticos como refrigeradores, lavadoras y hornos de microondas, así como dispositivos electrónicos como computadoras portátiles y tabletas, emplean carcasas metálicas que no solo deben ser estéticas, sino también resistentes a golpes y al desgaste diario.
El hidroformado permite fabricar estas cubiertas en acero inoxidable y aluminio, materiales populares en la industria por su resistencia a la corrosión y su apariencia moderna. Además, el proceso permite crear curvas y contornos precisos, lo que mejora tanto la funcionalidad como la apariencia del producto final.
Componentes Internos Estructurales
Además de las carcasas externas, el hidroformado también se utiliza para producir componentes internos estructurales que deben ser ligeros, resistentes y capaces de soportar las vibraciones generadas durante el funcionamiento de los aparatos. Los marcos y soportes internos que estabilizan y protegen los componentes electrónicos en electrodomésticos y dispositivos suelen fabricarse con hidroformado, lo que garantiza que sean duraderos y mantengan su forma en condiciones de uso intenso.
Casos de Uso en Electrodomésticos y Electrónica
Muchos productos de alta gama utilizan piezas hidroformadas para lograr un acabado de calidad superior. Por ejemplo, algunos fabricantes de electrodomésticos premium emplean el hidroformado para crear superficies exteriores sin juntas visibles, lo cual mejora la estética y simplifica la limpieza. En electrónica de consumo, como teléfonos y computadoras portátiles, el hidroformado permite diseñar carcasas delgadas y resistentes que protegen los componentes internos, contribuyendo a productos finales más atractivos y funcionales.
4. Sector de Bienes de Consumo y Mobiliario
En el sector de bienes de consumo y mobiliario, el hidroformado es cada vez más popular gracias a su capacidad para producir piezas con diseños innovadores, resistentes y ligeros. Esta tecnología ha sido adoptada para la fabricación de muebles y productos decorativos, así como para bienes de consumo de alta calidad que requieren componentes metálicos con formas complejas y acabados estéticos.
Estructuras y Muebles Metálicos
El hidroformado permite fabricar muebles metálicos con diseños modernos y estructuras sólidas. Sillas, mesas, estanterías y otros muebles utilizan piezas de metal que se moldean con precisión, eliminando la necesidad de soldaduras y uniones visibles. Esto da lugar a muebles de aspecto limpio, minimalista y resistente, ideal para espacios modernos y de alta gama. Además, el proceso de hidroformado permite fabricar estructuras huecas y ligeras sin sacrificar la resistencia, lo que facilita el transporte y la instalación de estos muebles, mientras se conserva una estética refinada.
Este proceso es también valorado en la creación de muebles modulares, donde se requieren componentes intercambiables y duraderos. Las estructuras hidroformadas en aluminio o acero inoxidable ofrecen durabilidad y resistencia a la corrosión, características ideales para muebles de exterior.
Bienes de Consumo de Alta Demanda
Además de los muebles, el hidroformado también se utiliza en productos de consumo como bicicletas, equipos deportivos y herramientas de jardín. Por ejemplo, los cuadros de bicicletas de alto rendimiento suelen fabricarse mediante hidroformado, lo que permite crear tubos con formas aerodinámicas que son ligeros y resistentes. Estas estructuras optimizadas mejoran el rendimiento y la durabilidad, factores importantes en productos sometidos a uso intensivo.
Casos de Uso en Mobiliario y Otros Bienes
En el diseño de interiores y mobiliario decorativo, el hidroformado permite crear lámparas, estanterías y estructuras decorativas con formas complejas y acabados suaves, sin soldaduras visibles. La tecnología permite a los diseñadores experimentar con formas y estilos, creando piezas únicas que combinan funcionalidad y diseño artístico. Esto hace del hidroformado una herramienta muy apreciada para la creación de bienes de consumo y mobiliario que respondan a la estética contemporánea y a las exigencias de calidad del mercado.
5. Sector de Energía y Construcción
El hidroformado ha encontrado aplicaciones importantes en los sectores de energía y construcción, donde se requieren componentes metálicos que sean duraderos, resistentes a la corrosión y capaces de soportar cargas pesadas. Esta tecnología es particularmente útil en la fabricación de estructuras de soporte, tuberías y componentes para energías renovables, como la solar y la eólica.
Tuberías y Estructuras de Soporte
En la industria de la construcción, el hidroformado se utiliza para fabricar tuberías y estructuras de soporte que necesitan gran resistencia y precisión. Las tuberías formadas mediante hidroformado son especialmente adecuadas para instalaciones de alto rendimiento, como aquellas en sistemas de calefacción, ventilación y aire acondicionado (HVAC). Este proceso permite crear tuberías con variaciones en el grosor y diámetro, lo que mejora su adaptabilidad y eficiencia en aplicaciones específicas. Además, las tuberías hidroformadas se utilizan en sistemas de transporte de fluidos en plantas industriales y en proyectos de infraestructura que requieren alta durabilidad y precisión.
Equipos de Energía Renovable
El hidroformado también tiene aplicaciones importantes en el sector de las energías renovables, donde la durabilidad y ligereza de los componentes son esenciales para lograr un funcionamiento eficiente. En la energía eólica, por ejemplo, las turbinas requieren estructuras de soporte y componentes que puedan resistir condiciones de viento y clima adverso. El hidroformado permite producir estos componentes con una combinación ideal de resistencia y ligereza. En el sector solar, las estructuras hidroformadas son utilizadas para soportar paneles solares en techos y terrenos, donde la resistencia a la corrosión y la facilidad de instalación son fundamentales.
Durabilidad y Adaptabilidad en Proyectos de Construcción
En la construcción, el hidroformado es valorado por la durabilidad y adaptabilidad de sus productos, especialmente en estructuras arquitectónicas y de infraestructura que necesitan combinar diseño y resistencia. Las estructuras hidroformadas pueden soportar cargas significativas y condiciones ambientales exigentes, lo cual es fundamental en construcciones de larga vida útil. Además, el proceso permite crear formas personalizadas, lo cual facilita la integración de estos componentes en proyectos arquitectónicos modernos y de gran escala.
La flexibilidad y resistencia del hidroformado hacen de esta tecnología una opción ideal para aplicaciones en el sector energético y de construcción, ofreciendo componentes duraderos, eficientes y sostenibles.
Máquinas Formadoras de Metales EMS
Diseñamos, fabricamos y montamos maquinaria metalmecánica como:
Prensa de transferencia hidráulica
Prensa para mosaicos de vidrio
Prensa hidráulica de embutición profunda
prensa de fundición
Prensa hidráulica de conformado en frío
Prensa de hidroformado
prensa compuesta
Prensa de moldeo de caucho de silicona
Prensa de pastillas de freno
Prensa de melamina
Prensa SMC y BMC
prensa labrotaroy
Máquina cortadora de bordes
Máquina rizadora de bordes
Máquina recortadora de abalorios
Máquina de recorte y jogging
Línea de producción de utensilios de cocina.
Máquina dobladora de tubos
Máquina dobladora de perfiles
Sierra de cinta para metal
Máquina de soldar cilíndrica
Prensas horizontales y utensilios de cocina.
Menaje de cocina, artículos de hotelería
Maquinaria para la producción de utensilios para hornear y cubiertos.
como una línea completa así como una máquina individual como:
Máquinas cortadoras de bordes y biseladoras
Pulidoras y rectificadoras de ollas y sartenes.
Prensas hidráulicas de trefilado
Máquinas troqueladoras circulares
remachadora
Punzonadoras
Máquina de alimentación de prensa
Puede consultar nuestra maquinaria en funcionamiento en: EMS Máquinas Formadoras de Metales EMS – YouTube
Aplicaciones:
Punzonado de bridas
Abalorios y nervaduras
Bridas
Guarnición
Curling
costura de bloqueo
Nervaduras
